高溫絕熱王內含兩種材質, 一種為陶瓷纖維, 另一個為合金鋼絲, 以下就兩種材質作材質分析, 圖一係使用 HITACHI S-3500N 掃描式電子顯微鏡拍攝高溫絕熱王陶瓷纖維部分, 可知本材質係由兩種以上纖維組成, 兩種纖維的粗細約在 11.86um 與 3.96um 之間, 主成分是Al2O3 與SiO2 其他的雜項元素係陶瓷纖維粘結劑, 其成分可由圖二之EDS 圖譜得知, 其材質主要分別為C(6),O(8),Al(13),Si(14),Nb(41), 其原始量測資料數據如附錄一 而其中所添加之合金鋼絲其1000倍之電子顯微鏡照片如圖三, 其材質圖譜如圖四, 其主成分為 Fe(26),C(6),Mn(25),Cr(24) 的合金, 其原始量測資料數據如附錄二。

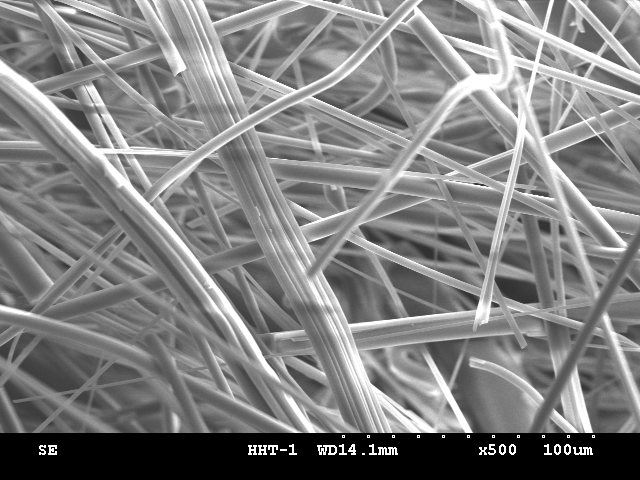

圖一 高溫絕熱王陶瓷纖維 電子顯微鏡(SEM) 500倍放大圖

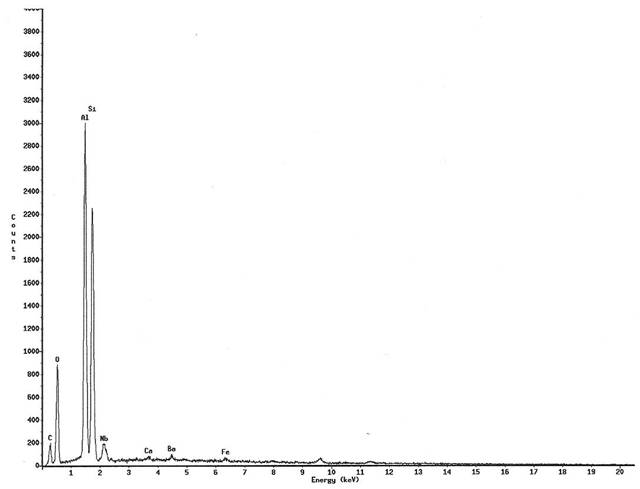

圖二 高溫絕熱王陶瓷纖維 材質分析圖(EDS)

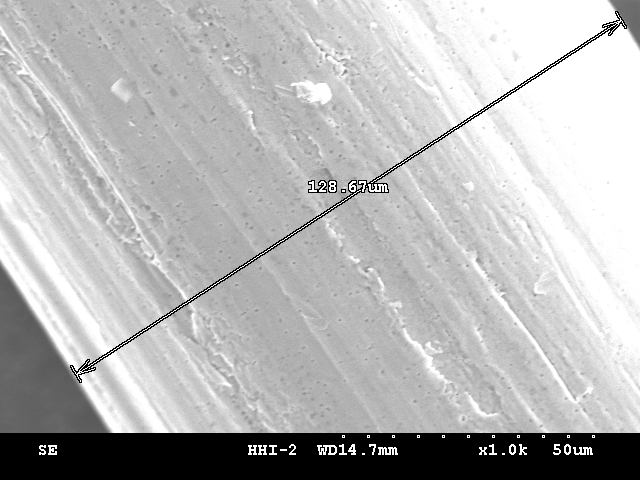

圖三 高溫絕熱王內之合金鋼絲電子顯微鏡放大圖1000倍

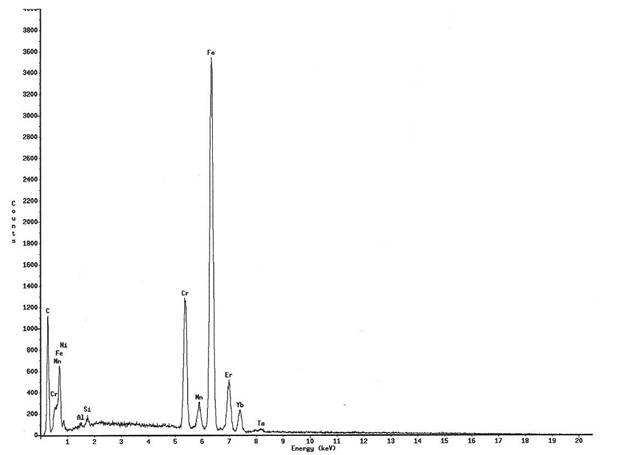

圖四 高溫絕熱王內之合金鋼絲材質分析(EDS)

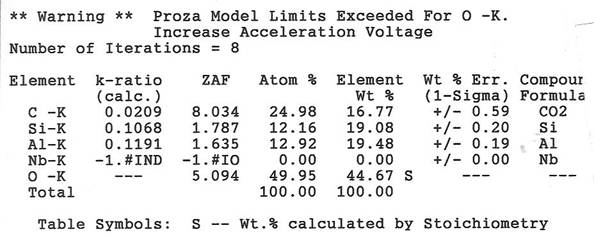

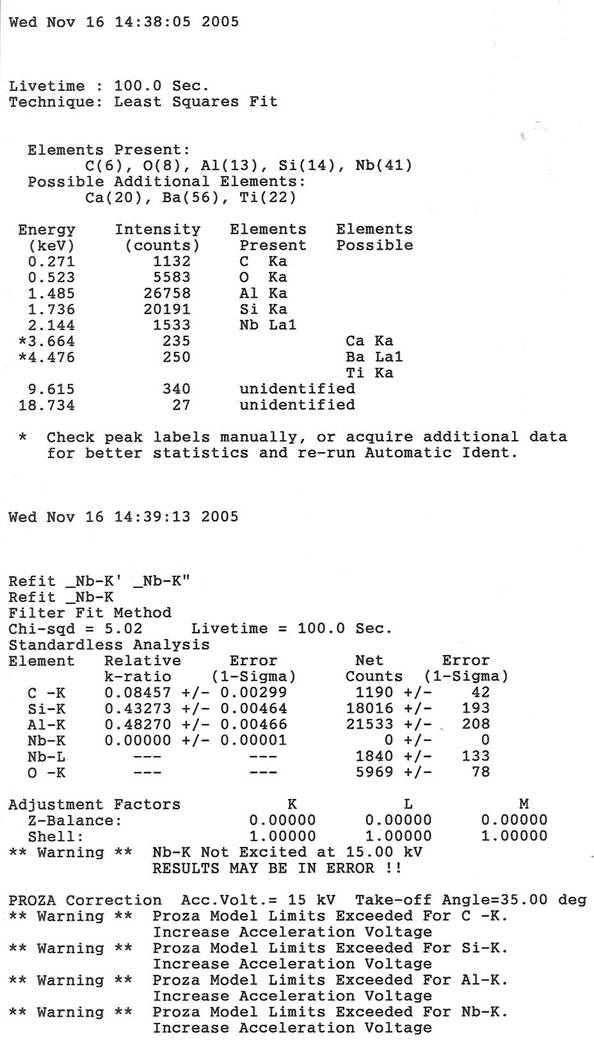

附錄一 高溫絕熱王陶瓷纖維之原始量測資料數據

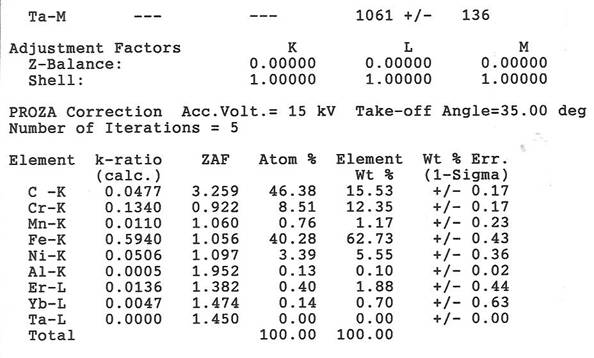

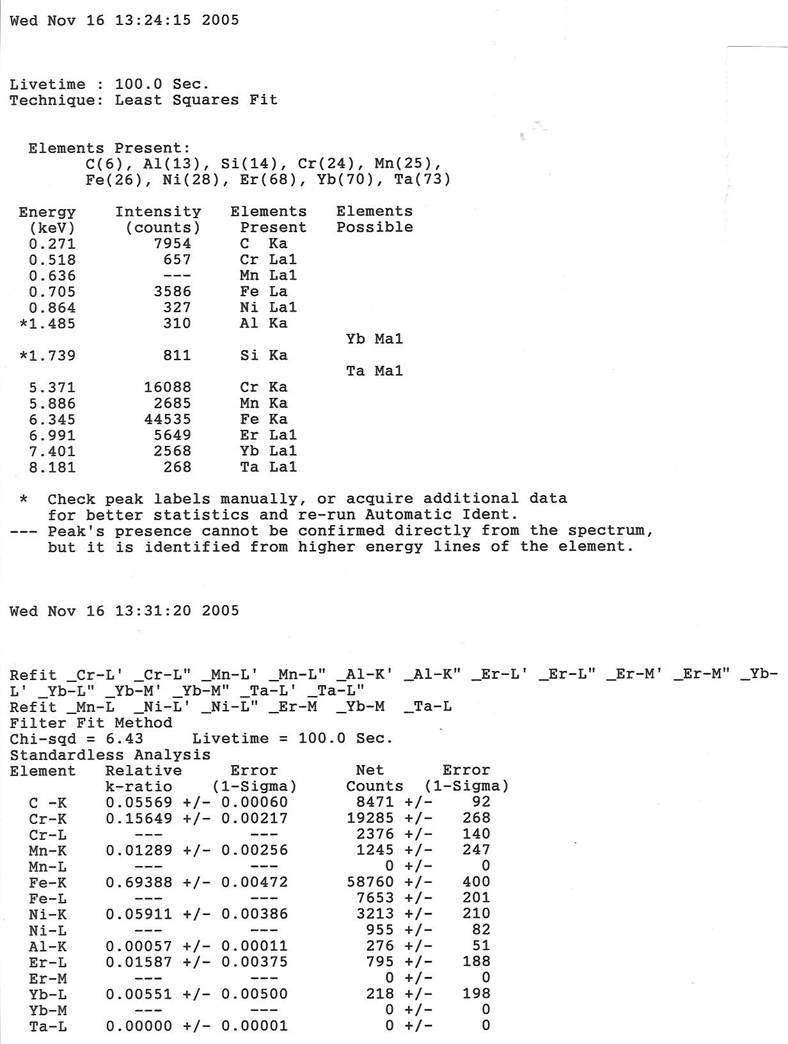

附錄二 高溫絕熱王合金鋼絲之原始量測資料數據

※ 以上報告 特別感謝中央大學 超塑性實驗室 李雄老師 支持教導!!
